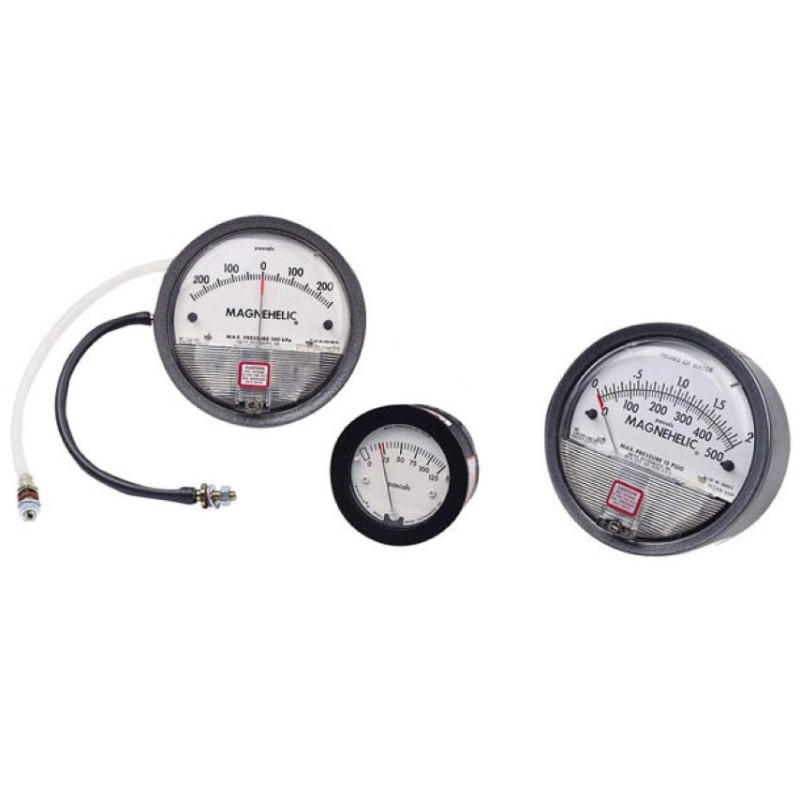

MANOMETRE A AIGUILLE MAGNEHELIC
Manomètres à aiguille basse pression différentielle
Le manomètre Magnéhélic permet une lecture rapide d’une pression ou dépression dans un encombrement réduit. Il est conçu pour la mesure de :
Pression et dépression
Pression différentielle
Vitesse d’air via un tube de Pitot
Spécifications techniques
Modèles & précision
Modèle Précision (à 20 °C ou 21 °C)
Magnéhélic 2000-100 ±3 % de la pleine échelle
Conditions d’utilisation
Pression de service : 100 kPa max
Vide recommandé : 240 torr abs. (−680 mbar)
Milieux compatibles : air et gaz neutres
Température ambiante : de -7 à +60 °C
Montage et connexions
Montage en saillie ou encastré (accessoires fournis)
Connexion 1/8 NPT, face arrière ou latérale
Perçages : 4 mm ou 12 mm selon modèles
Présentation des modèles
Série Magnéhélic 2000
Référence Échelle
2000-100 0 - 100 Pa
2000-300 0 - 300 Pa
2000-500 0 - 500 Pa
Accessoires et options
Tube cristal Ø 5 x 8 mm
Pour toute demande de devis ou d’information technique, contactez-nous.
